近日，据韩国媒体TheElec报说念，SK海力士已胜仗完成下一代V10系列375层3DNAND闪存的分娩考证使命，并打算于本年年底前在韩国清州M15工场认真收场量产。

这款居品最初在SK海力士里面被称为“400层级”NAND闪存，但因超高层数堆叠工艺面对的工夫挑战，尤其是沟说念孔蚀刻等要津制程难度指数级上升，最终将本体量产层数下修至375层。

但是，相较于层数的微调，确凿令业界真贵的要津变革，笼罩在一个细节里：这款375层NAND闪存初次在字线金属栅极中引入了钼（Mo）材料，取代了传统上已沿用了十余年的钨（W）薄膜。

但是，SK海力士的工夫转向，并非孤例。

在此之前，三星电子、好意思光等存储巨头就已布局了采选钼材料的关联居品；民众半导体建树龙头泛林半导体也明确表态，钨向钼的工夫切换，是高层数3DNAND演进的独一可行旅途。

跟着行业巨头接踵从钨转向钼，行业开释出一个显豁的信号：曾在存储芯片行业沿用十余年的钨材料体系迎来替代拐点。钼金属一跃成为撑抓300层以上超高堆叠NAND闪存落地的中枢要津材料。

在这场半导体材料革掷中，为何民众存储巨头集体转向钼？相较于老牌导电金属钨，钼具备哪些不能替代的上风？这场材料替代风暴，又将何如重塑半导体材料产业链、改写民众行业的竞争方式？

为什么要“以钼代钨”？

要雄厚“以钼代钨”的启事，开始需要雄厚3DNAND的工夫演进逻辑。

大家皆知，3DNAND闪存通过垂直堆叠存储单位来擢升容量。跟着层数的攀升，穿行于各层之间的字线数目同步激增，字线的线宽也在握住被压缩至纳米级的极限尺寸。字线是集结存储单位范例栅极、负责遴荐与操作特定行内存单位的中枢清楚，其材料性能径直决定了芯片的信号传输效果和存储密度。

转头字线材料演变史：早期决议是多晶硅，因其电阻较高，从64层、96层起主流决议转向电阻率更低的金属钨。彼时，钨号称材料层面的胜仗，撑抓了3DNAND从两位层数进取到三位层数的黄金时刻。

但是，当层数打破300+层大关时，电阻率高、顽抗层对到点空间挤占、弥远可靠性隐患等传统钨材料的结构性劣势内情毕露。

因此，到如今300+层时间，钨在高层数NAND中透顶触际遇了其物理与工艺天花板，这一代材料红利还是被吃尽。

钨触顶、钼崛起，掀翻新一轮材料竞赛

与此同期，在半导体边界仅手脚溅射靶材、光刻掩模等赞助材料存在的钼，弥远以来属于行业真贵度极低的小众金属。而如今，钼凭借其特有的物理化学特点，正从边际辅料逆袭为高层数存储芯片的中枢功能性材料。

据了解，钼是一种难熔金属，密度约为钨的一半，熔点高达约2623°C，热蔓延总共低、导热率优异，这些特点使其自然适配高密度、高热量、高可靠性的芯片制造环境，早已在冶金、特种合金、光伏等边界平凡诓骗。而在半导体产业中，其资格了从边际辅预料中枢功能材料的完整调养。

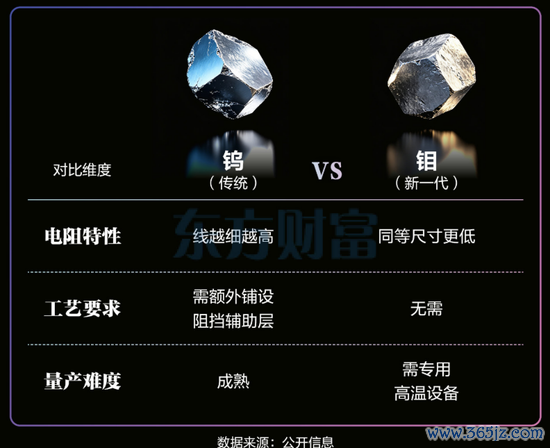

从基础物理参数来看，钼与钨均属于高导电、高熔点金属，二者体相电阻率收支极小，钨约5.28μΩ·cm，钼约5.34μΩ·cm，宏不雅导电智商真的抓平。但进入纳米圭臬——也即是3DNAND栅极、交游孔这类芯片微结构中，二者的性能差距被急剧放大，这亦然高层数闪存遴荐钼的中枢原因。

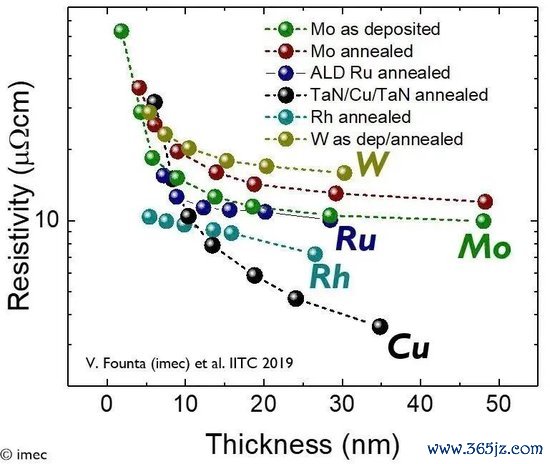

在芯片微缩结构内，钨的电阻率会随线宽减小、结构深宽比擢升出现断崖式上升，进而形成信号延迟、芯片功耗上升、发烧加重；而钼的电子平均解放程更短，在纳米圭臬下电阻率增幅仅为钨的六成足下，能够弥远守护雄厚的导电性能。

同期，钨手脚栅极材料，必须搭配TiN氮化钛手脚顽抗层，详确金属扩散与走电，这层辅料会抓续占用堆叠空间。在375层、400层等高堆叠架构中，每层畸形增设的顽抗层会抓续挤占堆叠空间，累计占用30%-40%的灵验结构厚度，径直锁死存储密度擢升上限；钼则凭借优异的界面雄厚性，无需畸形增设顽抗层，这意味着在同等线宽条款下，钼字线的灵验导电截面显耀大于钨字线，等效导电性能的擢升远高于单纯电阻率对比数据所带来的影响。在多层堆叠结构中可径直从简大齐垂直物理空间，为存储密度擢升腾出余步。

此外，在制程工艺适配性上，二者的各别相通显耀。传统钨金属主要依靠CVD化学气相千里积工艺成膜，面对3DNAND动辄40：1以上的高尚宽比孔说念结构，CVD填充极易出现空乏、薄膜不均等劣势，径直拉低居品良率；而钼齐全适配当下先进制程主流的ALD原子层千里积工夫，填充均匀性强、薄膜成型平整度与贴合度更高，能够齐全匹配超高堆叠架构的制造要求。何况钼与二氧化硅等绝缘介质的粘附性更强，电转移抗性更优，能灵验贬低芯片弥远使用中的失效风险，大幅擢升居品可靠性。

纵不雅钼材料在半导体行业的诓骗历程，其发展约莫可分为三个阶段：

早期阶段，钼仅手脚赞助材料存在，主要用于半导体溅射靶材、光刻掩模基材、封装散热部件等非中枢方法，市集体量有限，行业真贵度较低。

跟着ALD千里积工艺、高纯金属提纯工夫缓缓老练，钼先行者体收场买卖化量产，钼开动小范围切入逻辑芯片交游孔、先进封装TSV硅通孔等场景，完成从辅预料功能材料的转型。

确凿的爆发节点，恰是3DNAND走向300层以上超高堆叠的时间，传统钨材料波及物理极限，钼趁势接棒，成为字线金属栅极的首选决议，认真踏进半导体中枢材料行列。

一场由钼主导的半导体材料迭代海浪已然开启，不仅将重构3DNAND工夫演进旅途，过去更有望重塑民众半导体材料产业链方式。

不啻NAND，钼掀开半导体多场景增量空间

NAND已是细目性爆发赛说念

上文提到，NAND是钼材料刻下最大、最细倡导诓骗市集。跟着存储巨头接踵导入，钼的需求量级正在快速擢升。

据行业测算数据涌现，三星旧年钼材料采购量约4吨，本年猜度增至10吨，按照其工夫道路的抓续推动，猜度2030年将达到80吨。SK海力士则从来岁开动大限度导入钼工艺，初期年需求量约为4吨。需要重视的是，上述采购量仅是字线工艺方面的径直用量，若筹议靶材等更大口径的诓骗，本体需求不啻于此。

DRAM：下一个增量市集轮廓已现

钼材料在DRAM边界的诓骗远景相通值得高度真贵。事实上，NAND边界的钼先行者体供应商已在量产建树中张开关联布局，DRAM紧随自后引入钼材料已成大略率趋势。

钼在HBM边界的诓骗尤为值得重视。HBM通过垂直堆叠DRAM层来擢升带宽，层数已达8至12层，HBM4规格更高。在如斯高密度堆叠的场景下，钨的电阻高、氟残留、填充穷困等短板被极致放大。

比较之下，钼电阻率比钨低30%至40%，无需TiN顽抗层，交游电阻贬低约56%，良率更高。据市集信息，单颗HBM的钼靶用量约为平素DRAM的3至5倍，HBM4的钼浸透率已接近100%。跟着三星、SK海力士、好意思光在HBM3e/HBM4居品中全面转向钼字线，DRAM边界对钼的需求正快速赶上NAND。

逻辑芯片的远期思象空间

从NAND到DRAM再到逻辑芯片，钼在半导体边界的诓骗旅途正在形成显豁的传导线索。

在逻辑芯片边界，钼正被积极探索手脚铜互连的替代材料。铜互连在10nm以下先进制程中因名义散射和晶界散射而面对电阻率指数级上升的逆境，而钼的电子平均解放程远短于铜，在纳米圭臬下受到尺寸效应的负面影响更小。另有研究指出，钼与钌在特定结构下的阐发优于传统决议。

业内预期，逻辑芯片将在过去两到三年内开动缓缓采选钼互连决议，这将把钼的市集空间从一个细分诓骗推向半导体材料的全局性变革。

从投资逻辑角度看，开云体育(kaiyun)官方网站NAND赛说念是刻下最细倡导契机窗口——存储巨头的工夫道路图均已明确，钼需求呈指数级增长态势，而国内钼靶材企业进入存储大厂供应链的程度正在加快，国产替代的空间广袤。中期来看，DRAM和HBM边界的钼浸透率正在快速擢升，将成为下一个进攻的需求拉动极。弥远而言，逻辑芯片互连决议的变革将为钼掀开更大思象空间。

民众玩家赛马圈地，产业链价值重估

跟着“以钼代钨”成为行业趋势，民众存储厂商的工夫道路、居品迭代节律开动出现分化，而上游材料、建树、耗材等配套产业链，也迎来了全新的市集增量与竞争方式。

先从存储厂商来看，三星的工夫道路已相当显豁：已从2024年4月量产的第九代286层3DNAND开动，在金属布线工艺中引入钼；第十代400层以上居品将于本年下半年推向市集，钼材料的诓骗范围还将抓续扩大。SK海力士紧随自后，其375层居品敲定本年年底量产，接下来将轮番推出480层和604层居品，意味着钼材料在NAND边界的浸透率将抓续走高。

好意思光则双线布局NAND与DRAM边界钼材料诓骗，探索复合金属工夫道路，各别化霸占先进制程市集；相较之下，铠侠、西部数据相对保守，现在仍处于工夫考证阶段，暂无明确量产狡计。

Z6尊龙凯时中国官方网站

朝上游产业链延长，这场材料变革正在带动整条半导体供应链的价值重估。

SK海力士的供应链体系中，法国液化空气集团（AirLiquide）、好意思国英特格（Entegris）与德国默克被细目为主要供应商。韩国脉土企业SKSpecialty也正积极入局，双方骖并路在策划其借用液化空气集团的配送基础设施来构建供应智商的决议。

在建树方面，据科创板日报表露，SK海力士在磨真金不怕火了泛林集团（LamResearch）和东京电子（TEL）的建树后，最终遴荐了后者的建树。泛林集团的建树采选单片晶圆处理方法，逐片处理晶圆；东京电子的炉式建树可一次性完成约100片晶圆的千里积功课，在建树采购成本、面貌占用以及钼物料耗损上更具性价比。三星遴荐的是泛林集团的千里积建树处理钼材料。

同期，在靶材边界，高纯钼原料与半导体钼靶材需求爆发，跟着3DNAND层数抓续擢升、诓骗场景握住拓展，2026-2028年民众半导体级钼材料市集限度有望扩容4倍以上。非凡据涌现，民众电子级高纯钼靶材市集2025年销售额达到了77.52亿元，猜度2032年将达到132.0亿元，年复合增长率为7.9%，增量空间浩大。国内企业正在加快追逐，并赢得了一定打破。

其次，钼先行者体手脚中枢耗材，现在较为依赖国外入口，是国内材料企业攻坚的中枢赛说念。再者，适配钼制程的ALD建树需求抓续攀升，国内建树厂商加快工夫研发与客户考证，有望借助本轮材料迭代收场弯说念超车。此外，钼制程配套的CMP抛光液、专用清洗液等电子化学品，也将迎来全新增量市集。

落到结尾诓骗层面，钼材料带来的性能擢升也将传导至卑劣全场景。举例搭载钼栅极的3DNAND闪存，读写速率可擢升20%~30%，功耗贬低15%~20%，单颗芯片存储密度擢升30%以上。关于AI劳动器、数据中心而言，更高密度、更低延迟的存储居品能够灵验缓解高算力场景下的存储带宽瓶颈；关于智高手机、平板电脑等消费电子，可撑抓结尾冒失化假想，同期大幅优化续航智商，助力结尾居品迭代升级。

概括来看，本轮材料迭代关于国内半导体产业而言，是可贵的国产化黄金窗口期。不同于传统制程追逐的代差壁垒，钼材料属于全新工夫赛说念，国表里产业研发、量产节律基本同步，不存在齐全工夫代差。同期，国内领有民众当先的钼资源储量与老练的基础钼产业集群，具备自然供应链上风。

上游可依托原土资源，攻坚高纯钼提纯、高端先行者体“卡脖子”工夫；中游国产ALD建树可借助本轮量产海浪完成客户考证，快速收场国产化替代；卑劣国内存储厂商可同步跟进钼材料工夫道路，因此有望解脱奴隶式发展困境，收场弯说念超车。

钼材料限度化量产的隐忧与挑战

诚然钼的工夫上风全面碾压传统钨材料，但从现实室工夫到限度化量产落地，仍面对多重产业化壁垒，这亦然业界厂商仍处于考证阶段、尚未大限度量产的中枢原因。

有行业大众向笔者暗示，现在行业中枢难点蚁集在材料提纯、先行者体制备、制程管控、产线适配等几大维度。

超高纯度提纯门槛高：半导体中枢制程使用的钼材料，纯度需达到6N-7N（99.9999%-99.99999%），微量杂质就会激励芯片走电、性能衰减、寿命缩小等问题。刻下民众高端高纯钼原料、高纯钼先行者体市集，弥远被默克、液化空气等国外巨头把持，国内传统钼企多聚焦工业级居品，高端居品的雄厚性、一致性仍需抓续打磨。

先行者体运送与管控难度大：分别于气态氟化钨，主流钼先行者体常温下为固态，无法径直适配传统气态运送产线，分娩时必须借助专用建树进行高温加热，同期精确把控物料的供给量与运送速率，对产线硬件革新、制程参数良好化管控提议极高要求，初期建树干涉成本较高。

固态先行者体比较气态或液态先行者体在热雄厚性和供料均匀性方面存在自然劣势，大晶粒钼薄膜的雄厚千里积对集成胜仗至关进攻，小晶粒钼的电阻率对厚度的依赖性与钨相当，会导致性能大打扣头。

imec等研究机构已屡次发出警示：从材料体特点到本体器件性能之间存在显耀落差，钼最终呈现的电学、热学和电转移特点，完全取决于千里积薄膜的晶粒尺寸和晶界结构。不是任何“钼”齐能收场低电阻——工艺决议的优劣决定了性能天花板的上限。

存量产线改形成本高：原有面向钨CVD工艺的存储产线，无法径直适配钼ALD千里积工艺，企业需要新增建树、重构制程经过，前期成本干涉压力较大。

薄膜工艺良率管控严苛：钼ALD薄膜的厚度、均匀度、黏服从对腔体温度、气压、气体流量等参数高度敏锐，参数轻飘偏差就会导致批量居品性量波动，需要企业弥远的工艺积蓄与量产打磨。

钼矿供应与价钱波动风险：跟着钼在半导体边界的用量快速攀升，上游矿端资源供给的瓶颈问题日益凸起。钼粉价钱已出现大幅上升，半导体用靶材钼的供需缺口预期将抓续存在。若需求快速放量而矿端扩产滞后，钼价的剧烈波动可能对中游靶材厂商和卑劣芯片制造商的成本结构带来冲击。

从民众供需方式来看，钼资源的分散高度蚁集。若主要产区面对地缘政事或政策变动成分干豫，供应链安全性将面对磨真金不怕火。这既是挑战，也进一步强化了钼材料国产替代的投资逻辑。

针对上述壁垒，全产业链正循序渐进的探索破局旅途，回避工夫风险与改形成本压力，加快推动钼材料产业化落地。

还值得重视的是，“以钼代钨”自身并非工夫演进的绝顶。

在半导体行业材料的竞逐中，钌（Ru）相通是备受真贵的地方。钌的电阻率以致低于钼，但其成本和工艺废物问题严重范例了大限度买卖化诓骗的可行性。

要是能够科罚成本和工艺废物问题，钌材料在高端场景中仍是颇具竞争力的挑战者。imec院士Tőkei曾指出：钼较钨有更优电阻率且无需顽抗层；较钌成本更低、黏服从更好。

更进攻的是，拓扑半金属等新材料地方也在快步进入研究视线。国内科研团队已在用二硫化钼这类二维材料探索芯片制造的可能性，而磷化钼等拓扑半金属在极细纳米线中的电阻率以致低于铜，展现出令东说念主瞩方针后劲。

这意味着，钼诚然在这一轮材料革掷中占据了先机，但半导体材料竞赛的赛说念还在延长。对行业参与者而言，刻下的要津在于将钼工艺尽快落地转机为居品上风；对投资者而言，则需在密切真贵钼赛说念的同期，保抓对过去替代决议的前瞻性不雅察。

写在终末

当半导体制造走到物理极限的边际时，创新的主体正在从架构假想与微缩制程，逐渐转移到材料和工艺的底层打破。

钼从现实室走向量产线，从三星的一条产线扩散到SK海力士的整厂革新，从NAND的字线推动到DRAM的HBM堆叠再到逻辑芯片的互连探索，记号着金属材料在通盘半导体行业中正在被重估其计谋价值。

传统上，业界民俗于将芯片性能的擢升归功于摩尔定律驱动的晶体管微缩。但是在3D堆叠成为主流、二维微缩贴近极限的今天，材料更正正在成为无间半导体性能擢升弧线的要津变量。

瞻望过去开云体育，“以钼代钨”还是不再是一个是否会发生的问题，而是一个以多快速率发生的问题。当这场材料变革全面铺开之后，下一个站上舞台中央的半导体要津材料，会是谁？
